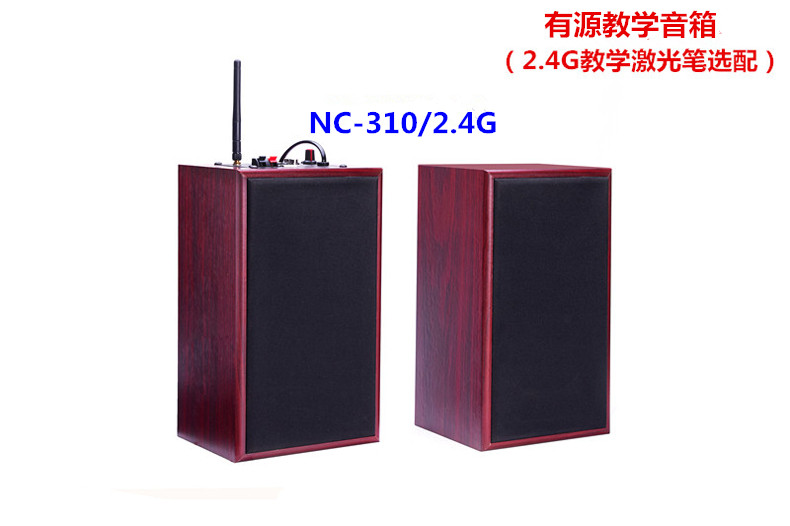

    豪华有源教学音箱NC-310

    时间:2019年01月30日 来源:本站原创 点击:

    产品功能特点:

    1.     壁挂式IP网络音频解码音箱,内置网络解码模块、数字立体声定阻功率放大器和高保真扬声器。

    2.         室内使用,直接接入网络即可使用,每个音箱可作为一个独立的分区,适合安装在房间,教室,办公室,客房等处。

    3.         具有本地话筒输入和线路输入功能.

    4.         采用一体化壁挂式设计,木质箱体,精致美观。

    5.         内置立体声功率放大器,输出阻抗/功率:8欧姆/2*30W

    6.         具有1组辅助音箱输出接口,能接辅助音箱(4-8欧姆定阻音箱)

    内置6寸低音和3寸高音,高保真喇叭单元。

    产品特点

    高密度中纤板(咖啡色)箱体,
    采用全频单元,声音清晰,能够很好地表现和还原人声;
    低功耗设计,带有自动保护装置;
    带遥控、USB接口、蓝牙、1AUX输入、1AUX输出、1路话筒输入口

    1
    、传输距离远:30 米开阔地带范围内稳定传输音频数据;配对距离≤3米,同一话筒可在任意教室使用,且互不干扰。真正做到一师一麦,干净卫生环保;
    2
    2.4G对频方式:开机自动搜索干扰少的信道对频,3秒内完成自动配对,保证产品不串频、抗干扰性强以及传输的稳定性;红外对频,确保同一空间设备准确对频;
    3
    、采用内置驻极体拾音器,设计有拾音器腔体,能有效抑制啸叫,提高拾音距离,腔体内置声学海绵垫,可改善爆破音;
    4
    、支持一键静音功能;支持音量调节,可调节麦克风音量的大小,并具有关机记忆功能;
    5
    、支持内置麦克风及外置麦克风。使用内置麦克风,可手持使用,也可插在上衣衣领、口袋,或用挂绳挂于胸前使用;支持3.5MM音频输入和麦克风输入;
    6
    、全新噪声消除电路设计,可有效降低开关机噪声;液晶显示,显示信号强度,对频方式,电量(充电显示),工作频道,音量, PPT功能等,
    7
    、内置可充式高性能3.7V聚合物锂电池。电池容量:800mA,带保护电路,安全可靠,MICRO USB接口充电,2小时充足电可持续续航时间≥12h
    8
    、低能耗设计,无信号时2分种内自动关机,节能环保;
    笔形麦身设计,抓握舒适,符合人体工程学,按键分区设计,操作简洁,金属电镀腔体,更显产品质感。外观时尚新颖靓丽,整个话筒(含内置麦)重量小于40克,重量轻,持握方便;
    9
    、支持激光笔教鞭
    10
    、选配双备份(可定压功放100V输入广播),可选配PPT翻页功能。

    产品参数:
    音频格式:MP3/MP2/WAV
    音频模式:16位立体声CD音质
    输出频率:80HZ-16KHZ
    谐波失真:≤1%
    输入电源:AC220V    50-60HZ

        度:92db
    频率响应:55-18KHz
           寸:300*170*150mm
    额定输入电平:话筒 15mV(非平衡)
    本地MIC接口:1
    本地音频输入:1
    外接副音箱数:1只(

           号:IP-310/IP-310/2.4G
    产品名称:IP数字网络音响
    额定功率:30W*2
    额定阻抗:
        器:5”*1+2.5“*1

    数字音频输入


    模拟音频输入


    网络接口

    RJ45.10M/100M

    信噪比

    线路>90d话筒>88dB

    网络协议

    TCP/IP

    MIC输入

    10MV6.35MM单声道

    音频格式

    MP3

    LINE输入

    立体声1VP-P.10K莲花插座

    支持流码

    128K-320K

    输入电源

    220V AC输入

    频带宽度

    20HZ-20KHZ

    体积

    330*200*160MM

    灵敏度

    92dB
